AW气动执行器原理及主要性能特性介绍【图】

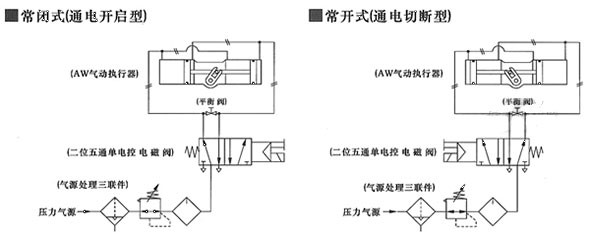

AW气动执行器双作用式原理图:

双作用式aw气动执行器原理

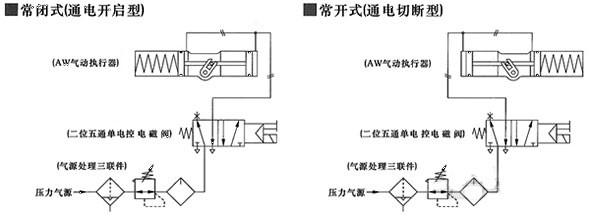

AW气动执行器单作用式原理图:

单作用式aw气动执行器原理




AW气动执行器主要性能特性:

1AW气动执行器分为双作用、单作用式(弹簧复位),2个分体气缸。容易制造大尺寸缸体。满足各种大型旋转类阀门的需求。

2、输出扭矩大,动作灵活平衡,缸体内壁和活塞轴镀硬铬,具有很好的抗摩性,所有活动部件之间配有无油润滑轴和导向环以降低摩擦系数,延长使用寿命,aw气动执行器的U型曲线特性输出扭矩更适合大口径球阀、蝶阀。

3、采用低摩擦材料制成的滑动装置,避免了金属与金属的直接接触。

4、底面固定孔便于执行器与阀连接并使其对正,符合ISO5211/DIN3337标准。

5、底部装配孔为四方形,便于与阀杆连接并可旋转45°转角安装。

6、回转角度:双作用式=90°,单作用式=90°从两端可调节角度±5°

7、工作环境温度:-20℃~80℃

8、气源:过滤、干燥或者加油润滑的洁净空气,最小压0.1Mpa,最大压力1Mpa

9、基本设计:气动双气缸双活塞拨叉传动机构。型号aw=双作用;型号awS=单作用式(弹簧复位)

10、AW系列气动装置适用与90℃回转(1/4转)的阀门。如球阀、蝶阀、旋塞阀等。本产品设计制造采用JIS标准,与阀门连接部采用国际标准ISO5211
