当阀门要求快速关闭时,一般采用单作用阀门执行器。快开型阀门气动执行器是在普通型气动执行机构的基础上增加了一个快速排气阀,用以把A腔中的气体快速排出,加快了执行机构的关闭速度(图1)。当阀门需要开启时电磁阀带电,气体通过气源处理三联件经过电磁阀和快速排气阀进入执行机构的A腔,压缩弹簧推动活塞左行,阀门开启。当阀门需要关闭时电磁阀失电换向,气体被截止,A腔中的气体在弹簧的压力下经快速排气阀快速排出,活塞右行阀门快速关闭。

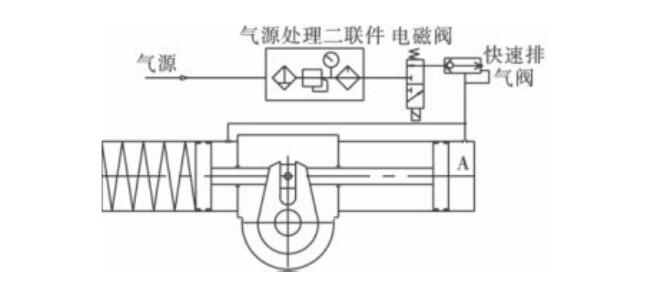

图1 快关型气动执行器.
调节型的阀门气动执行器可以接收系统发出的电流、电压或气流信号其中电流信号比较普遍),根据信号的大小调整阀门的开度,并可根据用户要求将阀门的开度以信号的形式反馈给系统形成一个闭环控制。将普通型气动执行机构中的电磁阀换成电-气定位器或气-气定位器执行机构就组成了调节型气动执行机构(图2)。由于不同厂家的定位器设定的出厂参数默认值不同,需根据用户要求进行调整。

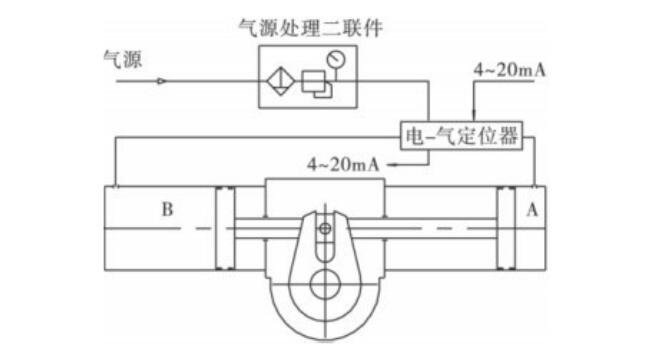

图2 调节型气动执行器
