图解AT气动执行器工作原理【图】

   AT气动执行器主要分为双作用式和单作用式(弹簧复位)两种,因此,它们工作原理也是有所区别的。


    AT气动执行器(双作用式)工作原理:

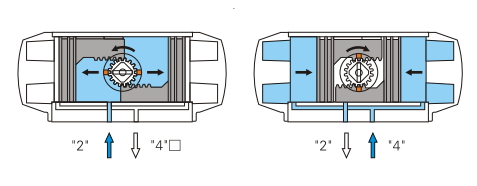

双作用气动执行器原理图

   当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(4)排除,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时,使两活塞向 气缸中间方向移动,中间气腔的空气通过气口(2)排除,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。 (如果把活塞相对反方向安装,输出轴变为反向旋转,即为双作用反转型)


   AT气动执行器(单作用式)工作原理:

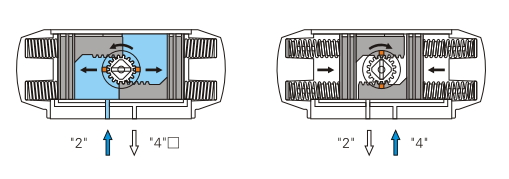

单作用气动执行器原理图

   当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,使两活塞分离向气缸两端方向移动, 迫使两端的弹簧压缩,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。当 气源压力经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(2)排除,同时使两 活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,弹簧复位输出轴变为反向旋转,即为单作用反转型)
