普通型气动执行器气动原理

    前面小编给大家介绍了快关型以及调节型阀门执行器的一些相关内容,很多朋友就来问小编,是不是阀门执行器只有快关型和调节型可以选择吗?其实不是的,还有一种普通型气动执行器,一般选购的时候如果没有特殊要求,小编推荐选择普通型就可以了。
    普通型气动执行器是一种基本的形式,为一个气源处理三联件组件(包括过滤器、减压阀和油雾器)和电磁阀(图1),其工作原理介绍如下:

普通型气动执行器

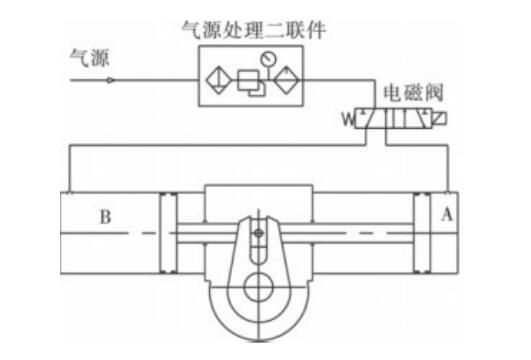

图1 普通型气动执行器


     当阀门需要开启时电磁阀带电气源通过气源处理三联件经过电磁阀进入执行机构的A腔(执行机构B腔的气体经电磁阀排入大气),推动活塞左行,阀门实现开启。
    当阀门需要关闭时电磁阀欠电换向,压力气体经电磁阀后进入执行机构的B腔执行机构A腔的气体经电磁阀排入大气),推动活塞右行,阀门实现关闭。

    当气动执行器为单作用式时电磁阀选用两位二通型。当气动执行器为双作用式时电磁阀选用两位五通型,当要求阀门失电保位时电磁阀选用双电控三位五通型,当要求阀门失气保位时电磁阀选用双气控三位五通型。
